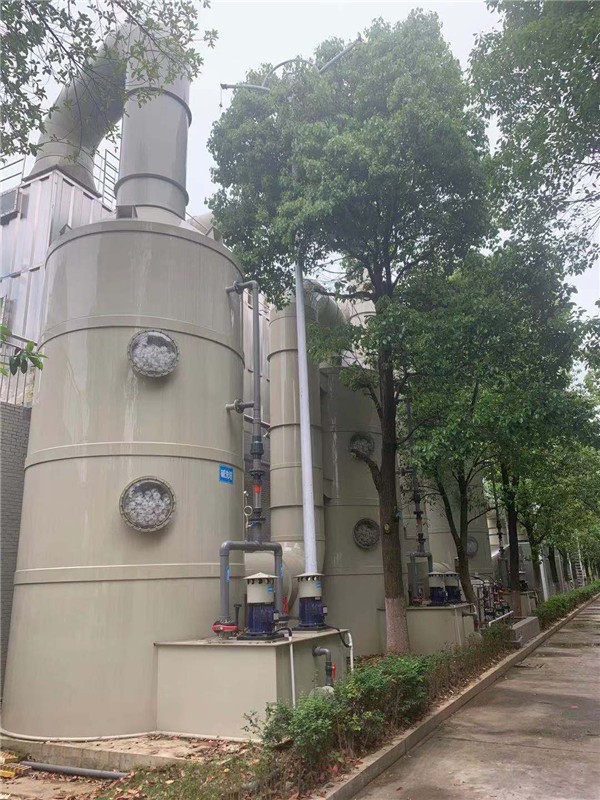

噴淋塔的設計以及應用

時間: 2024-09-07 17:15:46 來源: 湖南智行環保設備科技有限公司
      噴淋塔在環 保行業應用非常廣泛,包含無機酸的堿洗以及堿性物質的酸洗,溶于水溶液有機物的洗滌等等,在環 保行業起著不可估量的作用;因此塔器的設計就顯得尤為重要,在設計過程中包含塔器的高度,直徑,塔器材料選型、填料的選型、以及風機的選型,;循環系統排污系統等等都是需要明確的。
      01.設備的重要參數
      1.設備空塔流速:1.2~1.5m/s;
      2.水溶液的流量:氣液比:2~3L/m3;
      3.塔器設計高度尺寸參考:
      填料高度:600mm,
      水噴淋高度尺寸:600~800mm,
      累加起來出口高度為200mm
      塔器高度:空塔流速*滯留時間
      5.水泵揚程:
      經驗值:水泵揚程單級噴淋:15~20m
      計算方式如下:水泵的沿程阻力損失(查表)+彎頭局部阻力損失(查表)+噴頭壓力(自定)=水泵的揚程;
      6.噴頭數量:
      噴頭一般選用螺旋噴頭覆蓋角度120°
      7.酸洗塔酸溶液的PH值維持在:
      酸洗溶液PH在:5~6左右,
      隨著酸洗的過程,PH值增加,酸溶液中的鹽成分增加,會降低酸洗的效果,如何判定酸鹽溶液的是否要進行更換排污,檢測鹽溶液的電導率和密度來控制溶液的排污;
      8.堿洗塔堿溶液的PH值維持在:
      酸洗溶液PH在:8~9左右,
      隨著堿洗的過程,PH值降低,酸溶液中的鹽成分增加,會降低堿洗的效果,如何判定堿鹽溶液的是否要進行更換排污,檢測鹽溶液的電導率和密度來控制溶液的排污;
      9.噴嘴個數
      N=所需噴淋量/單個噴淋量/穩定系數
      穩定系數:防止噴頭堵塞取0.8~0.9
       一般根據管徑截面積大小來布置噴嘴數量,單個噴嘴的截面積乘以噴嘴個數小于水管截面積的2/3即可。
      9.水泵的選型
      知道水泵的流量以及揚程的大小,我們就可以選出泵的規格大小,對于泵體以及葉輪的材質,我們要根據溶液的化學性質進行選型,在日常運行過程中是否是24小時連續運轉,在24小時運轉的狀態下要進行一備一用設計,防止在運行過程中故障停機維修。
      10.風機的選型     風機在知道設計流量后,主要要考慮風機全壓的大小,風機全壓大小等于沿程阻力損失(管道管壁阻力+噴淋塔管道阻力)+局部阻力損失(管道拐彎處的風阻+噴淋阻力+填料阻力)在算出基礎上乘以1.2~1.4
      02.10000m3/h堿洗塔設計過程
      塔器直徑:D=Q/3600/V
      V:空塔流速按照1.5m/s
      D=1600mm
      2.水溶液流量:
      Q水=N*Q空/1000
      N:氣液比2~3L/m3,選3L/m3
      Q空:廢氣流量10000m3/h
      Q水循環量=30m3/h
      4.水泵的揚程:
      根據單層水噴淋單級填料水泵揚程選:20m
      5.塔徑高度:H=Q空*滯留時間/3600/過流面積
      Q空:廢氣流量10000m3/h
      滯留時間:2s
      過流面積:2㎡;
      H=2800mm
